Das Artillerie-Periskopfernglas AST‑B war Standardausrüstung der Tschechoslowakischen Volksarmee. Die Ganzmetallkonstruktion, die Meopta-Optik und die Periskopausführung ermöglichen die Beobachtung aus Deckung. Weitere Informationen
| Zentral (Teplitz) |
Auf Lager 9 Stück |
| Extern (Leutensdorf) |
Zur Bestellungabzuholen in 5 Tage |
| Extern (Aussig) |
Auf Lager 1 Stück |

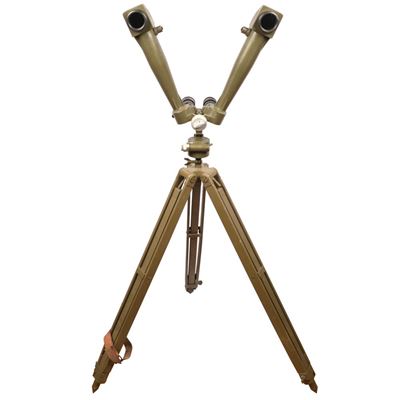

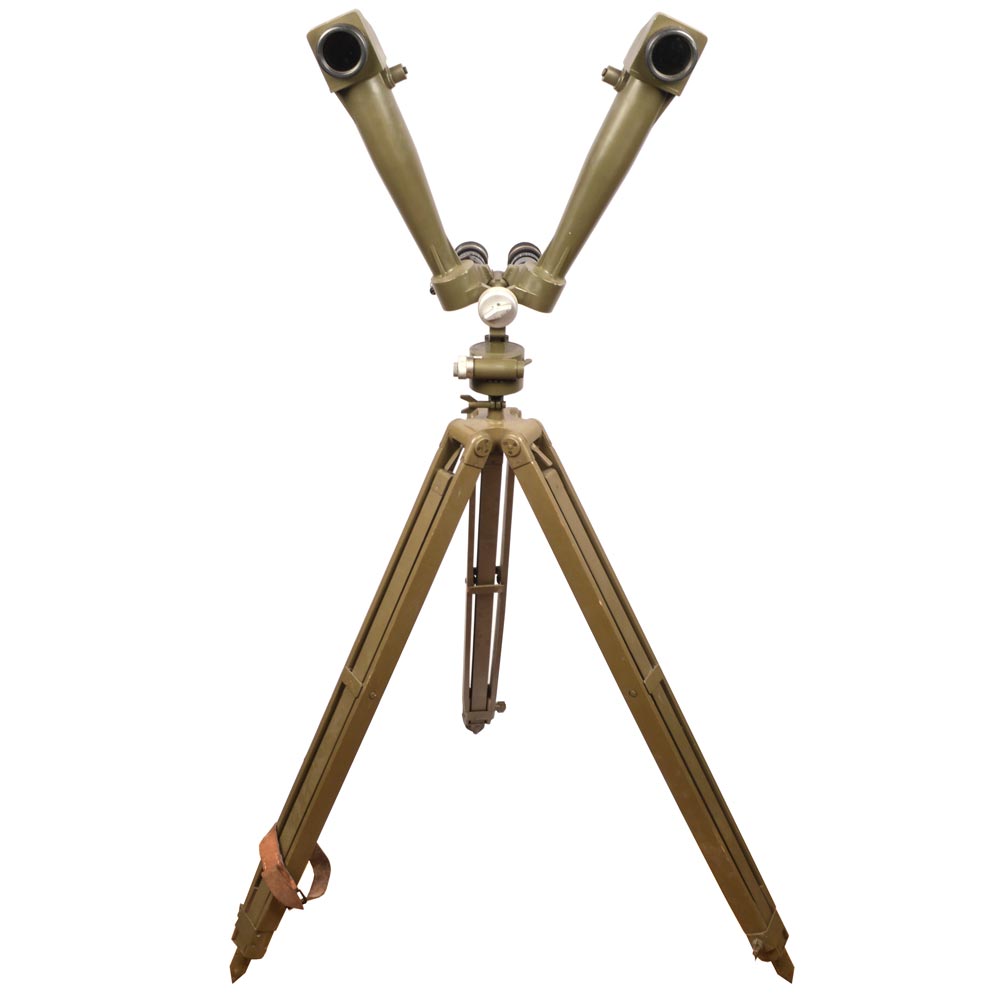

Das periskopische Doppelfernglas AST-B Modell 53 10×45 ist ein militärisches optisches Gerät, das in erster Linie für die Artillerieaufklärung, die Beobachtung des Geländes und von Zielen, die Bestimmung ihrer Positionen sowie die Korrektur des Artilleriefeuers vorgesehen ist. Durch die periskopische Anordnung sind die Objektive über die Höhe der Okulare hinaus angeordnet, sodass der Bereich über den Rand eines Schützengrabens, eine Geländewelle oder ein anderes Hindernis hinweg beobachtet werden kann, während der Beobachter tiefer in Deckung bleibt.
Zwei separate Fernrohrrohre ermöglichen eine binokulare Beobachtung mit einer Grundvergrößerung von 10-fach. Die ursprüngliche Konstruktion erlaubt es, die Vergrößerung durch Anbringen eines Vergrößerungsaufsatzes auf das 20-fache zu erhöhen. Das Sichtfeld bei der Grundvergrößerung beträgt 5°, mit dem Aufsatz verengt es sich auf 2° 30'. Die Okulare lassen sich individuell im Bereich von ±4 Dioptrien fokussieren und an den Augenabstand des Beobachters anpassen.
Das AST-B ist nicht nur ein großes Beobachtungsfernrohr. Der untere Teil des Geräts bildet eine Messbasis mit Skalen und Mechanismen zur präzisen Ausrichtung. Das Gerät ermöglicht die Messung von Horizontalwinkeln im gesamten Bereich von 360° und von Vertikalwinkeln im Bereich von ±18°. Die Seitenskala ist in 60-00 unterteilt, die Höhenskala in ±3-00. Eine feine Ablesung ermöglichen die entsprechenden Mikrometer.
Zur Konstruktion gehört auch ein eingebauter Magnet, dank dessen das Gerät auf den magnetischen Nordpol ausgerichtet werden kann. Dies entspricht dem ursprünglichen Verwendungszweck des AST-B nicht nur für die Beobachtung selbst, sondern auch für die topografische Vernetzung von Kommando- und Beobachtungsposten sowie Beobachtungsstationen.
Der Höhenunterschied zwischen der optischen Achse der Objektive und den Okularen beträgt etwa 325 mm. Das Licht wird im oberen Teil des Geräts über Spiegel und Umkehrprismen zu den Okularen geleitet, sodass das Fernrohr trotz des stark gebrochenen Strahlengangs ein natürlich orientiertes Bild beibehält.
Die Variante AST-B basiert konstruktiv auf dem Periskopfernglas AST vz.53, verfügt jedoch über einen modifizierten unteren Teil des Geräts mit eingebautem Magneten, einer roten Skala und einem Mechanismus, der die Ausrichtung des Geräts auf den magnetischen Nordpol ermöglicht. Ebenfalls modifiziert wurde die Befestigung am Stativ mittels eines Kugelgelenks.
Das mitgelieferte Stativ verfügt über drei ausziehbare Beine, mit denen sich die Arbeitshöhe auch an unebenes Gelände anpassen lässt. Bei vollständigem Ausfahren erreicht es eine Höhe von ca. 1545 mm. Dank der Kugelgelenkhalterung lässt sich das Fernrohr in die Arbeitsposition bringen und anschließend fest arretieren.
Das Fernglas bietet:
Technische Daten:
Es handelt sich um Original-Militärmaterial aus neuseeländischen Beständen. Die Geräte können geringfügige optische Lagerungsspuren (Patina, Abrieb) aufweisen, die die Funktionsfähigkeit nicht beeinträchtigen. Die Optik ist voll funktionsfähig, die Mechanik läuft reibungslos.
