Belüftete chemische Schutzkleidung OPCH-05, komplett, Modell 95

Belüftete chemische Schutzkleidung OPCH-05, komplett, Modell 95

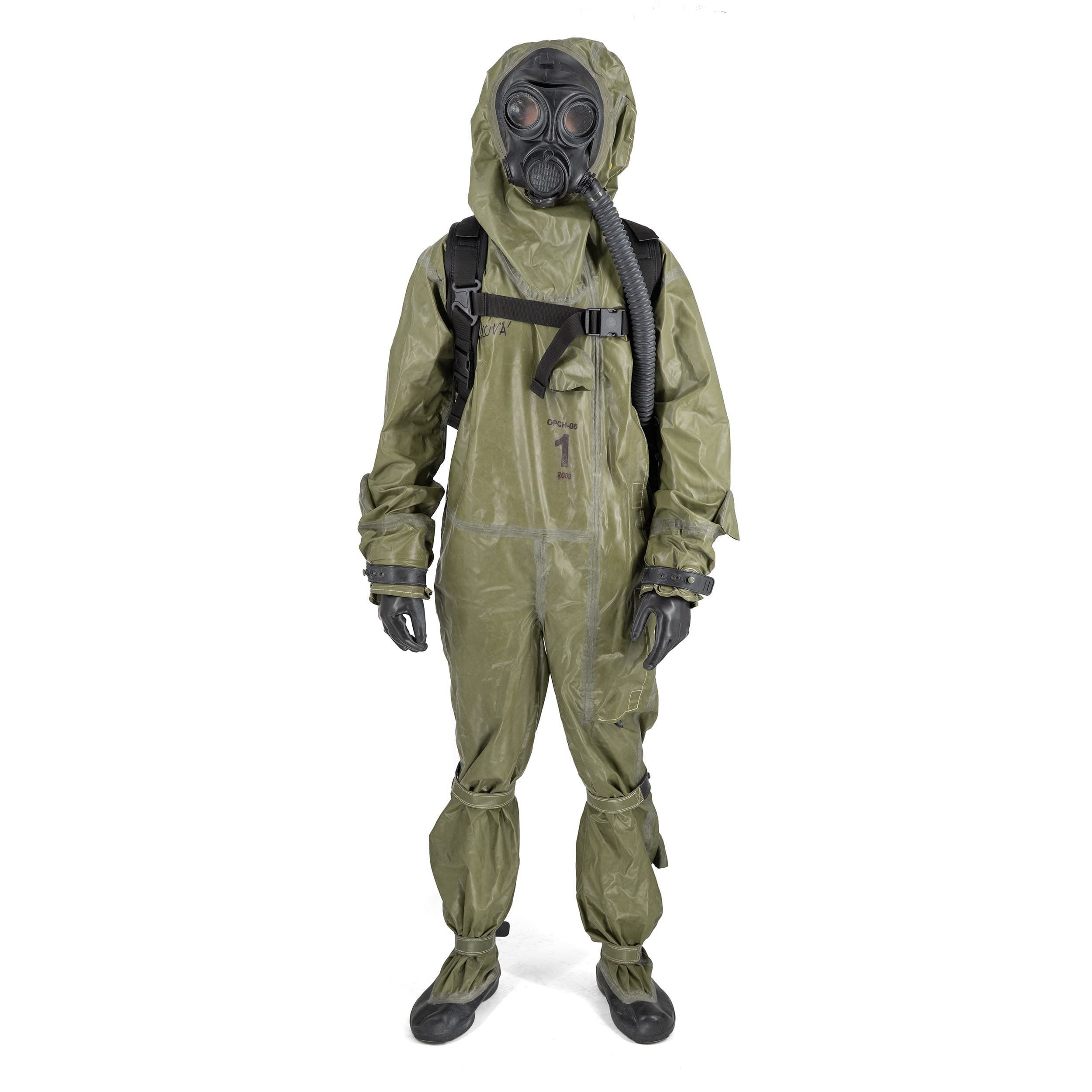

OPCH-05 ist ein vollständig hermetischer Überdruckanzug, der einen hohen Schutzgrad vor lebensbedrohlichen Umgebungen gewährleistet, die chemische Substanzen unbekannter Zusammensetzung in flüssiger und gasförmiger Phase, einschließlich Aerosole, enthalten

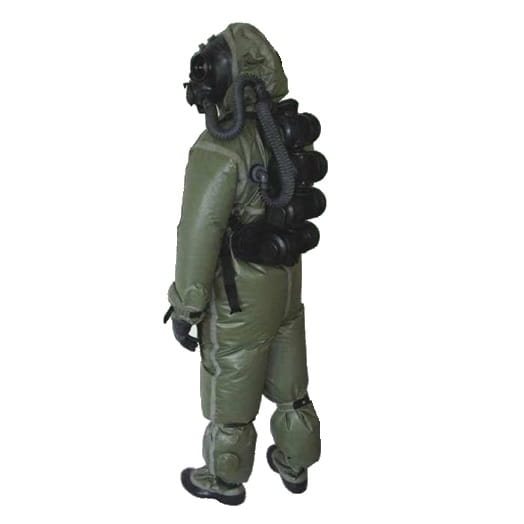

Diese Schutzkleidung besteht aus drei grundlegenden Teilen – dem Bekleidungsteil, der Gesichtsmaske und der Filter- und Belüftungseinheit. Der Anzugteil wird von der Firma ECOprotect spol. s r.o. aus Zlín hergestellt, die Filter- und Belüftungseinheit für den Anzug von der Firma MALINA – Safety s.r.o. aus Jablonec nad Nisou und die Gesichtsmaske von Gumárny Zubří a.s. Die Filter- und Belüftungseinheit sowie die Schutzgesichtsmaske befinden sich außerhalb des Anzugs. Die Filter- und Belüftungseinheit ist am Rücken angebracht. Von dieser Einheit wird die gefilterte Luft über einen Verteiler verteilt. An den Verteiler sind zwei Schlauchleitungen angeschlossen. Eine leitet die Atemluft in die Schutzmaske, die andere leitet die Luft zur Belüftung der Schutzkleidung in den Unterkleidungsbereich. Die Luft wird mithilfe eines Ventilators mit eigener Stromversorgung in den Verteiler geblasen. Derzeit ist dieser Anzug für den Einsatz beim Militär bestimmt, für das er ursprünglich entwickelt wurde. Daher ist er in grüner Farbe ausgeführt. Für den zivilen Einsatz würden andere Farben verwendet werden. Der OPCH-05 kann auch in einer nicht belüfteten Variante ohne Filter- und Belüftungseinheit eingesetzt werden. Dieser Anzug basiert auf dem früheren Überdruckanzug OPCH-90, der in Kombination mit einer Filter- und Belüftungseinheit in den 90er Jahren des vergangenen Jahrhunderts vom Militär eingesetzt wurde. Er besteht ebenfalls aus Butylkautschuk, und seine Chemikalienbeständigkeit entspricht der des OPCH-90.

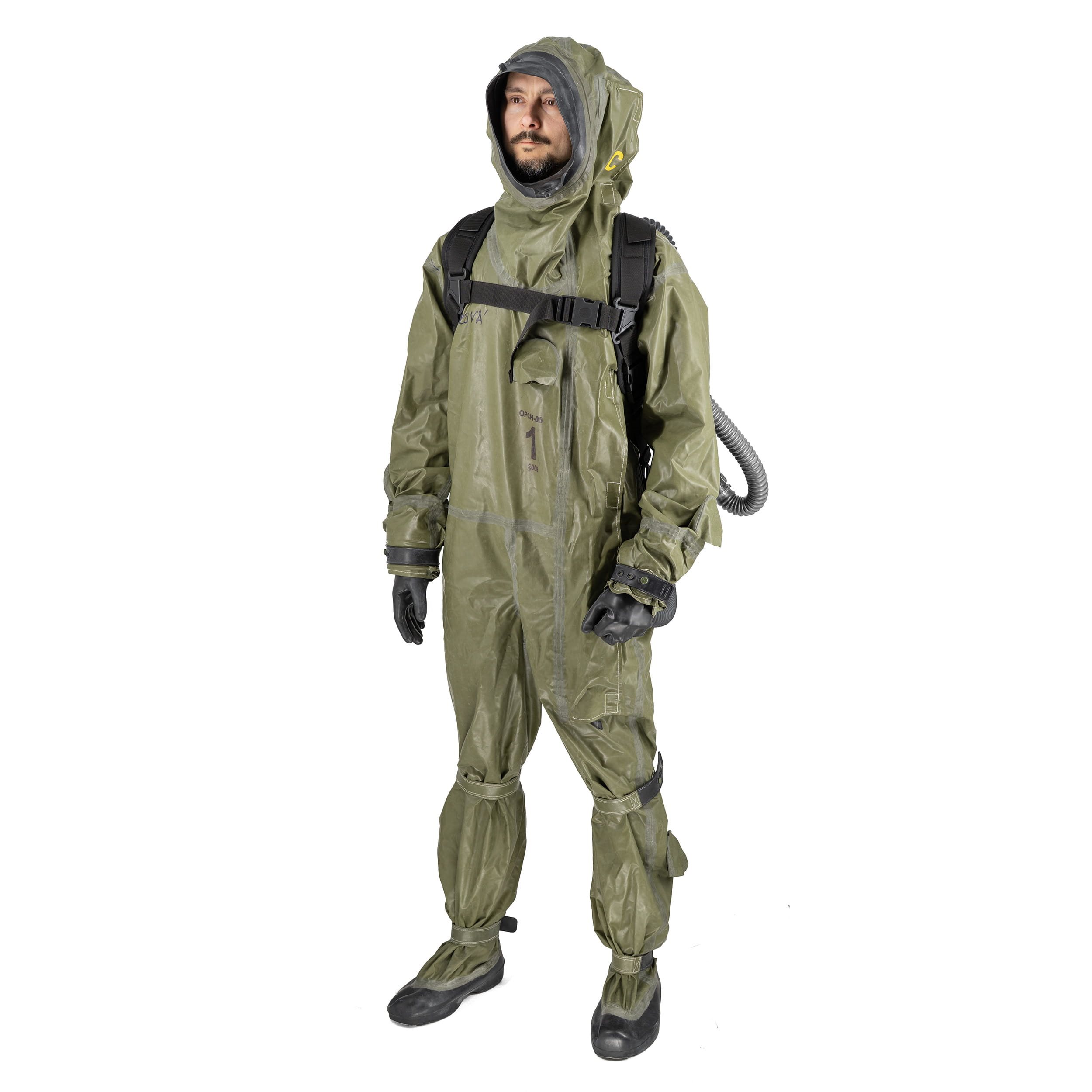

Beschreibung des Anzugteils:
• Der einteilige Overall ist fest mit der Kapuze verbunden, in die eine abdichtende Gesichtsmanschette für die Schutzmaske OM-90 integriert ist, die sich außerhalb des Anzugs befindet. Auf der Rückseite der Kapuze ist ein Ausatemventil mit einer Abdeckung aus gummiertem Gewebe eingebaut. Weitere Ausatemventile (insgesamt 7 Stück am Overall) sind an den unteren Enden der Ärmel und Hosenbeine sowie am Rücken im Bauchbereich des Overalls integriert. Diese Ventile können bei Verwendung des OPCH-05 in der unbelüfteten Variante mit Gummistopfen verschlossen werden. Die Hosenbeine des Overalls enden in Galoschen. Auf der linken Seite des Anzugs, vom Scheitel bis zum Knie, ist ein gasdichter Reißverschluss eingebaut, der über die gesamte Länge durch eine Abdeckung aus gummiertem Gewebe mit Klettverschluss abgedeckt ist. Über die Unterziehhandschuhe werden, nachdem der Daumen in die Ärmelschlaufe eingeführt wurde, Gummihandschuhe gezogen, die anschließend über einen Kunststoff-Ärmelring gestülpt werden, über den die äußere Ärmelmanschette aus gummiertem Gewebe gestülpt wird. Die Verbindung wird mit einem Befestigungsclip für einen stumpfen Stift gesichert. An jedem Hosenbein sind zwei Befestigungsclips mit Öffnungen für die Befestigung an einem stumpfen Stift integriert, einer im Bereich des Fußrists und der andere unterhalb des Knies. Die Belüftungsluft wird über einen Verteiler, der am hinteren linken Teil des Overalls angebracht ist, in den Innenraum des Overalls geleitet. An den sechs runden Auslässen des Verteilers sind Luftverteilerschläuche aufgesteckt. Die Ausrichtung der Schläuche in den Innenraum des Anzugs wird durch Schlaufen fixiert, die an der Innenwand des Anzugs angebracht sind. Die Einlassöffnung des Verteilers kann bei Verwendung der nicht belüfteten Variante mit einem Kunststoffstopfen verschlossen werden. Zum Bekleidungsteil OPCH-05 gehören außerdem Windelhosen zum Auffangen von Urin bei längerem Aufenthalt, zweiteilige Unterwäsche aus einlagigem Strickgewebe sowie Unterziehhandschuhe aus integriertem Strickgewebe. Der Bekleidungsteil wird zudem durch einen kühlenden Überzug aus Baumwolle ergänzt, dessen Befeuchtung und Überziehen über den Overall die Tragezeit des Anwenders in der Schutzkleidung verlängern kann. Bei Einsätzen in Umgebungen mit chemischen Stoffen ist es bei Verwendung der belüfteten Variante erforderlich, die Filter-Belüftungseinheit mit identischen Filtern auszustatten, die über die entsprechenden Schutzeigenschaften für den jeweiligen Gefahrstoff verfügen. Da sich das Material des Anzugs elektrostatisch aufladen kann, darf dieser nicht in explosionsgefährdeten Bereichen verwendet werden. Dieses Problem lässt sich durch Befeuchtung der Anzugoberfläche, z. B. durch Besprühen, oder durch das Tragen eines befeuchteten Kühlüberzugs lösen.

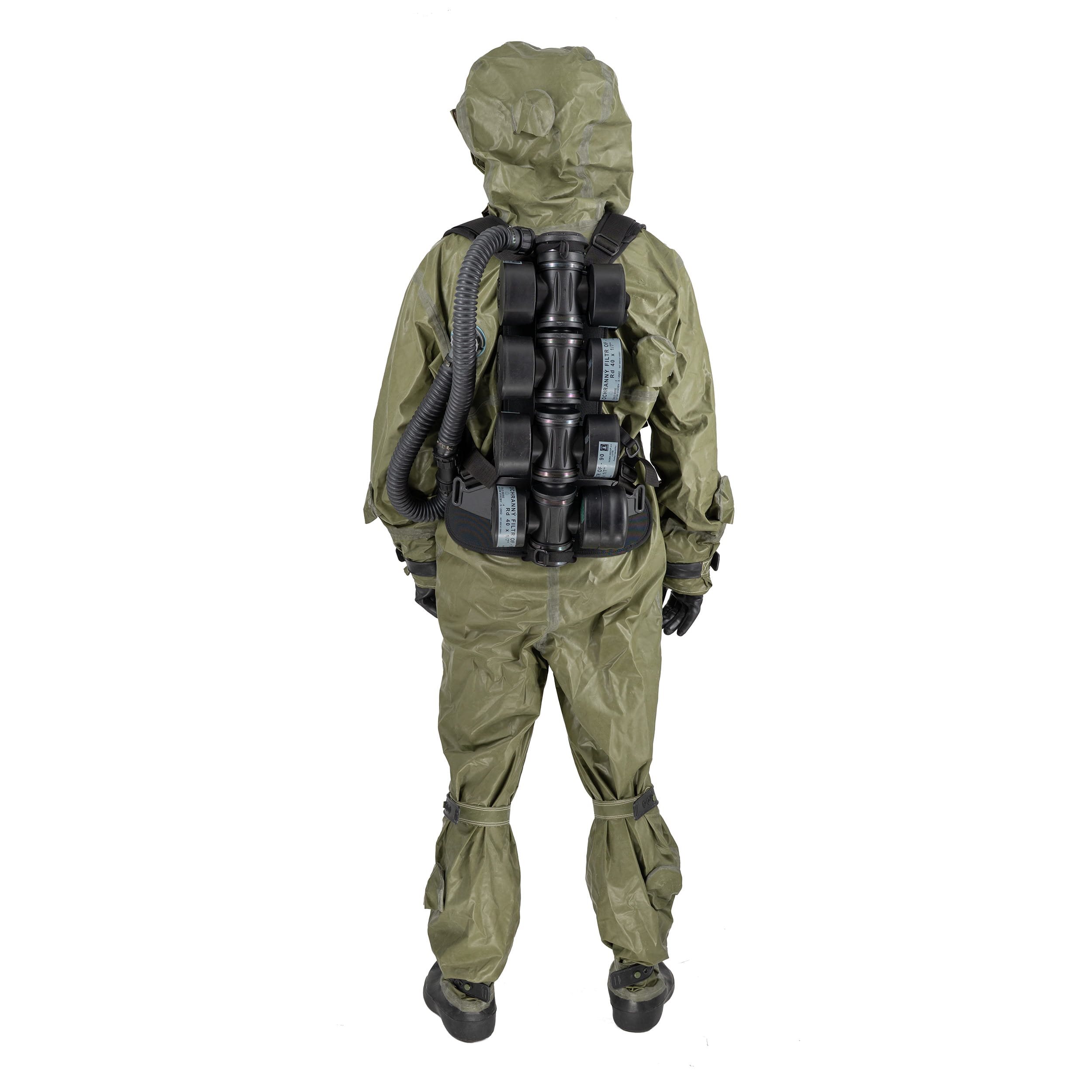

Filter-Belüftungseinheit Clear-air Military:
• Hochleistungs-Atemschutzgerät für den professionellen Einsatz beim Militär, speziell für die chemischen Einsatztrupps der NATO entwickelt. Eine davon abgeleitete Variante ist für Rettungsdienste sowie die chemische und petrochemische Industrie vorgesehen. Das FVJ erhöht den Tragekomfort eines geschlossenen chemischen Schutzanzugs mit Vollgesichtsmaske. Die zugeführte Luft wird in die Gasmaske und in den Schutzanzug geleitet, wodurch die Belüftung des Anzugs gewährleistet wird. Die Belüftung verlängert die Tragbarkeit des Anzugs um mehr als das Fünffache. Die Filter- und Belüftungseinheit kann auch in Umgebungen eingesetzt werden, in denen der Sauerstoffgehalt mehr als 17 % beträgt. Ist der Sauerstoffgehalt nicht ausreichend, muss ein Atemschutzgerät verwendet werden.

Merkmale der Filter-Belüftungseinheit:
• Diese Einheit wurde insbesondere im Hinblick auf Komfort, Zuverlässigkeit und Akzeptanz entwickelt: – Ihre flexible Konstruktion passt sich in allen Positionen der Körperform an – Die Einheit ist im Profil sehr schmal (flach), die Breite entspricht dem Durchmesser der Filter – die tragbare Filter-Beatmungs-Einheit ermöglicht eine ideale Passform und lässt sich durch schnelles Verschieben der Schnallen anpassen - Der Luftstrom lässt sich über einen großen Regler an der Unterseite einstellen – einfache Bedienung auch mit Handschuhen - Ein hochwertiger bürstenloser Motor verleiht dem Gebläse seine sehr hohe Effizienz und lange Lebensdauer. Das Gebläse wird mit wiederaufladbaren und austauschbaren NiMH-Akkus mit 16,8 V/4,5 Ah betrieben. Die Atemschutzvorrichtung entspricht den militärischen Normen STANAG und MIL. Eine Dekontamination unter der Dusche ist möglich, die Schutzart der Atemschutzvorrichtung beträgt IP65. Die Kunststoffrohre und -schläuche bestehen aus Brombutylkautschuk und sind beständig gegen nukleare, biologische und chemische Stoffe.

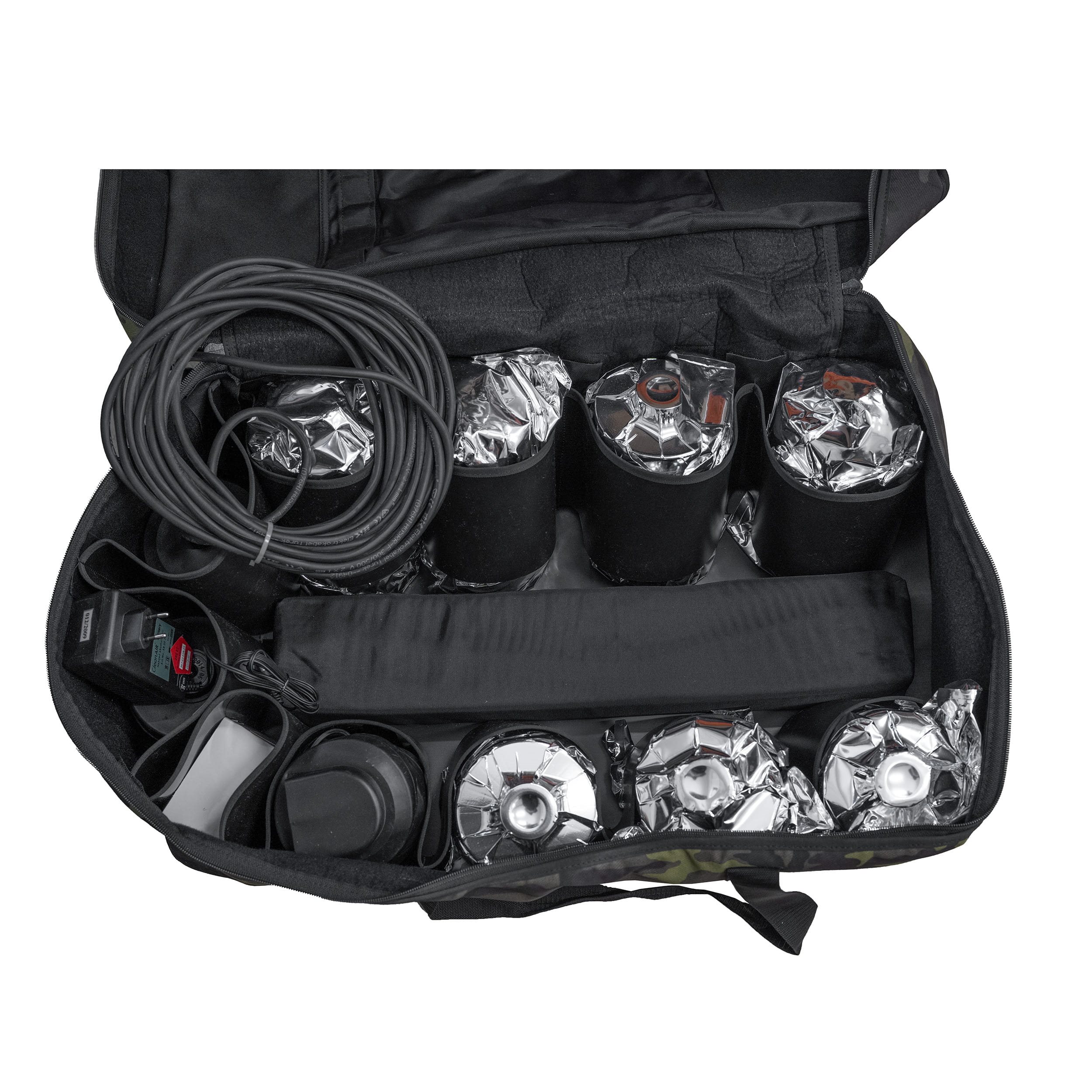

Filterelement:
• Das Gerät ist mit austauschbaren Filtern mit einer RD40x17“-Verbindungsschraube gemäß EN 148-1 ausgestattet. Das Atemschutzgerät muss vor Inbetriebnahme mit einem geeigneten ABC-Filter versehen werden. Im Vergleich zu Standardfiltern ist dieser für einen höheren Luftdurchsatz ausgelegt. Der Filter entspricht den geltenden Normen EN 12941 und EN 12942 und ist als A2B2E2K1P3 klassifiziert. Der ABC-Filter bietet Schutz vor Kampfstoffen und filtert zudem Giftstoffe wie Ammoniak und Amine heraus. Filter für den zivilen Einsatz können je nach Art der Kontamination aus dem angebotenen Sortiment an chemischen Filtern ausgewählt werden.
• Die Einheit ist in ihrer Grundkonfiguration für sieben Filter desselben Typs ausgelegt. Dank ihres einzigartigen Konstruktionssystems lässt sich die Einheit an eine unterschiedliche Anzahl von Filtern anpassen. Je nach Art des Schutzanzugs und der Kontamination kann eine modifizierte Einheit mit fünf oder drei Filterelementen ausgewählt werden.

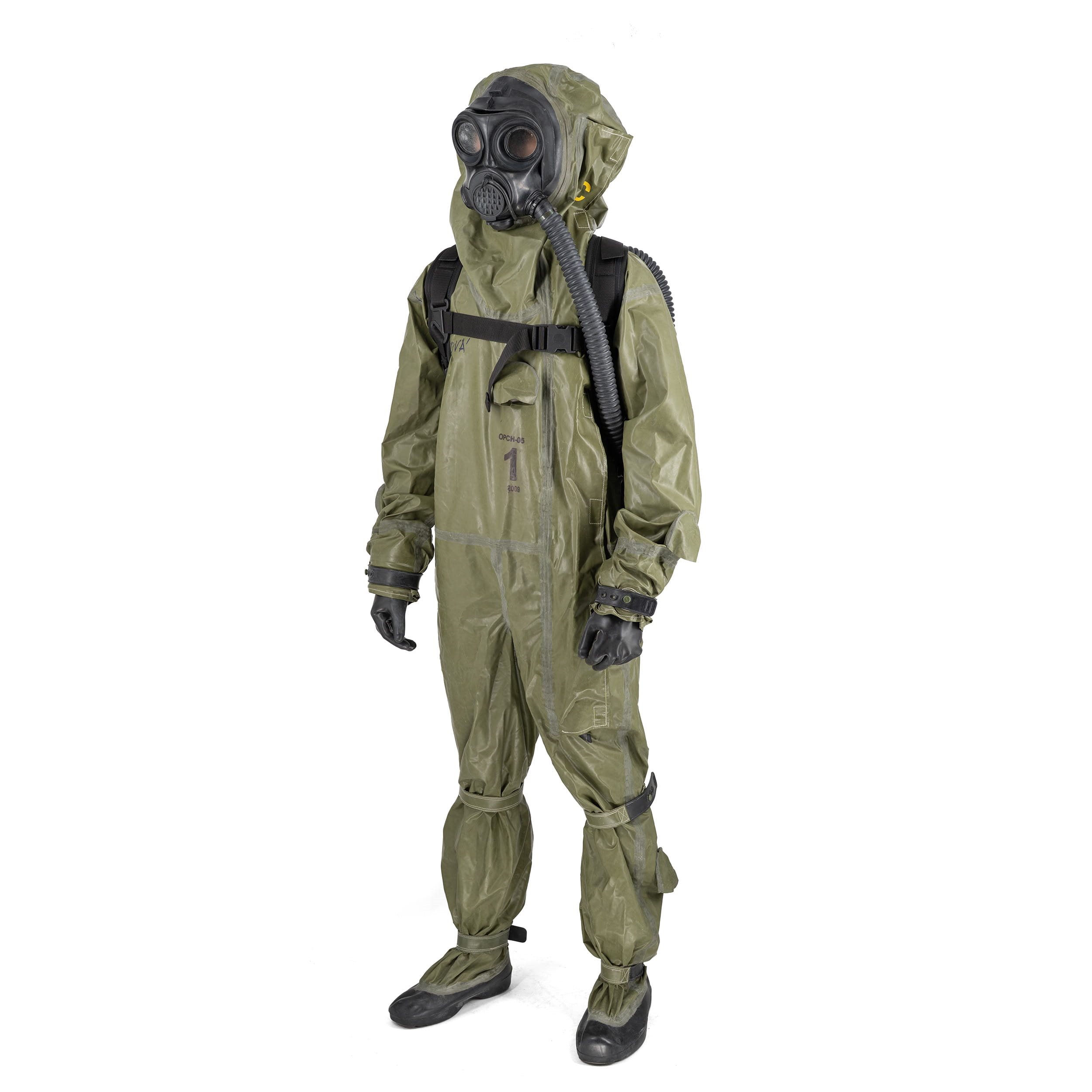

Schutzgesichtsmaske OM-90:
• Der Hersteller empfiehlt die Verwendung der Maske OM-90 in Verbindung mit dem Schutzanzug OPCH-05. Diese Maske dient in Verbindung mit einem geeigneten ABC-Filter, einer Filter-Belüftungseinheit oder einem IDP zum Schutz der Augen, des Gesichts und der Atemwege vor giftigen, radioaktiven, biologischen und chemischen Kampfstoffen, die in Form von Gasen, Dämpfen, festen und flüssigen Aerosolen eingesetzt werden.
• Beschreibung: Die Gesichtsmaske besteht aus Brombutylkautschuk, der sich durch eine außergewöhnliche Beständigkeit gegen das Eindringen von Kampfstoffen sowie gegen thermische und atmosphärische Alterung auszeichnet. Auf der Innenseite schließt sie mit einer Gesichtsmanschette ab, die die Dichtungslinie der Maske bildet, den dichten Sitz der Maske auf dem Gesicht gewährleistet und die physiologische Verträglichkeit erhöht. Die physiologische Verträglichkeit wird zudem durch geringe Druckverluste beim Ein- und Ausatmen positiv beeinflusst. Die Innenmaske verringert die Ermüdung des Trägers bei körperlicher Anstrengung und reduziert das Beschlagen des Sichtfeldes bei kaltem Wetter. Der schalldurchlässige Einsatz gewährleistet eine Sprachverständlichkeit von mindestens 95 %. Die Konstruktion der OM-90 ermöglicht die Korrektur von Sehfehlern mittels eines Brilleneinsatzes im Inneren des Gesichtsrahmens sowie die Kompatibilität mit grundlegenden optischen Geräten, einschließlich des Nachtsichtgeräts CLARA. Die Trinkvorrichtung ermöglicht in Verbindung mit einer Feldflasche und einem speziellen Verschluss die sichere Flüssigkeitsaufnahme auch in kontaminierter Umgebung. Der Filter, die Filter-Belüftungseinheit oder das IDP können von der rechten oder linken Seite durch Einschrauben in die Einatemkammer angeschlossen werden. Bei der zweiten Kammer ohne Filter muss die Verschraubung und das Festziehen des Verschlusses der Einatemkammer überprüft werden. Der geeignete Filter muss entsprechend der Art und Konzentration der Schadstoffe ausgewählt werden. Die Maske mit Filter kann in Umgebungen verwendet werden, in denen der Sauerstoffgehalt in der Luft nicht unter 17 Vol.-% fällt, in Bereichen mit der Explosionsstufe SNV 1 und erfüllt alle Anforderungen gemäß EN 136 für Klasse 3. Die Firma Gumárny Zubří a.s. bietet für diese Masken Filter an, die zum Abscheiden von Schadstoffen aus der durchströmenden Luft bestimmt sind. Je nach Art der Schadstoffe ist ein geeigneter Filtertyp gegen Gase oder Partikel bzw. ein Kombinationsfilter auszuwählen.

Langfristig gelagerte Ware mit abgelaufenem Verfallsdatum, ohne Gewähr für die Funktionsfähigkeit für den ursprünglichen Verwendungszweck. Die Maske OM-90 ist nicht im Lieferumfang des Produkts enthalten.

Größentabelle
